サーマルカメラを利用した異常熱検知システム
エッジサーマルカメラによる異常熱の可視化と映像監視システムの組み合わせにより、異常熱が要因となる工場設備や倉庫等での発火の予兆を24時間検知するシステムを提案します。
異常熱検知ソリューション概要

物体の温度をサーマルカメラでいち早くお知らせ。自動でi-PROネットワークカメラがズームし現場の状況を把握。
物体に温度異常があった際は、サーマルカメラで検知・アラーム通知をし、i-PROネットワークカメラで温度異常のエリアを自動でズームします。
リアルタイム確認をすることで事故の未然防止、さらに録画をすることで、異常時の映像を確認し原因究明と再発防止の検討材料としてもお役立ちします。
■取り扱い注意事項(詳細)
- サーマルカメラでは気体や炎そのものの計測はできません。あくまで物体の温度計測になります。
- 計測できるのは物体の表面上の温度です。内部の温度は計測できません。
- 本製品の取付位置を移動させないでください。検知設定が正しく動作しません。
- 死角になっている箇所の温度は計測できません。
- 本製品の前に物を置いたり、取り付けたりしないでください。
- 本製品はガラス板やアクリル板などで遮られた測定対象の放射熱を測定できません。
- 本製品を鏡面などの反射物がある現場に設置しますと、被測定対象からの熱放射が散乱することにより、測定誤差が生じます。
- 本製品を水蒸気、ミスト、ガスなどが常時発生する現場に設置しますと、被測定対象からの熱放射が吸収または散乱することにより、測定誤差が生じます。
- 防爆カメラではございません。防爆エリア外でご使用下さい。
■安全上の注意
◇危険
- 本製品が熱源を検知したら、以下の内容を必ず守ってください。
- 火元を確認し、119番へ通報するなどの適切な処置をしてください。
- 消火が不可能な時は、避難してください。
◇警告
- 分解や改造はしないでください。故障の原因となります。
- 本製品を落下させるなど、衝撃を与えないでください。故障の原因となります。
- 定期的に(1カ月に1回程度)、本製品がが正常に動作するか点検をしてください。
- 本製品のレンズに汚れが付着していないか、定期的に確認をしてください。
- ライターの炎やタバコの煙などを使って点検を行わないでください。火災や故障の原因となります。
◇免責事項
- 本製品は煙、一酸化炭素、ガス漏れ等の検知機能はありません。
- 本製品は消防法で定める住宅用防災警報器として設置できません。
- 本製品は消防法に規定された「自動火災報知設備」には代用できません。
- 本製品は熱放射測定により熱源を検知する機能を持っていますが、火災等の発生を未然に防止する装置ではありません。
- 火災等の発生などによる損害については、責任を負いかねますのでご了承ください。
- 本製品を設置いただいた部屋、廊下などの空間に対しての部分的な熱源の検知になります。万一の火災の発生に対して、より効果を発揮させるためには、必要に応じて複数の位置への設置いただくことを推奨いたします。
見えない温度を見える化!異常熱検知ソリューションの特長
物体の表面温度を非接触で測定でき、異常発生時の映像確認もかんたん
■サーマルカメラシステム
1. 見ただけではわからない温度を可視化

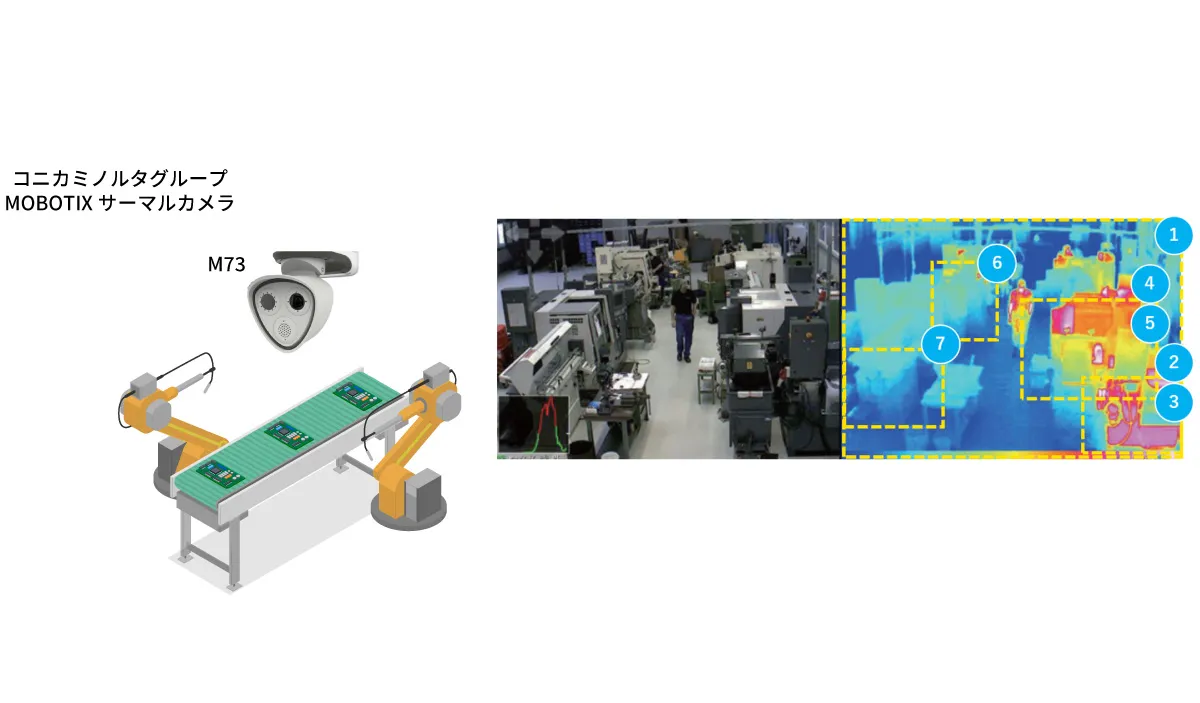

面の範囲を非接触で表面温度をサーマルカメラで計測。最大20か所の異なる警告温度のエリアを設定が可能です。

■i-PRO監視システム

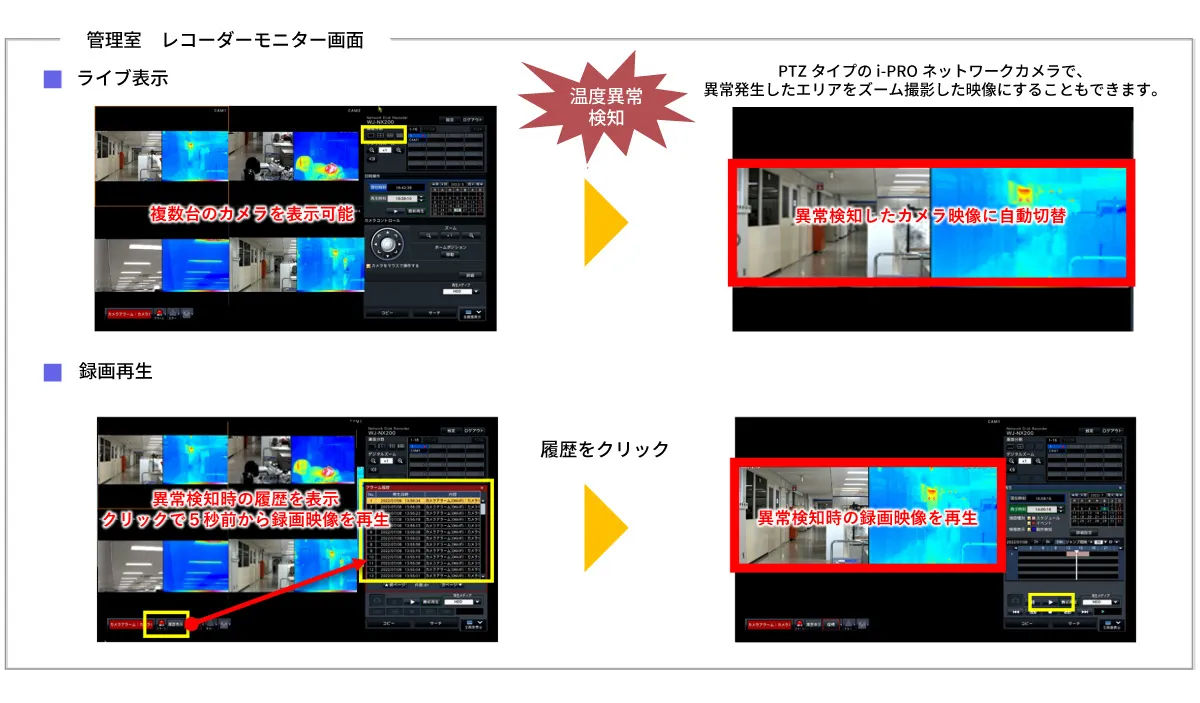

2. 遠隔からライブ/録画映像をかんたんに確認
ネットワークカメラに加え、サーマルカメラもi-PROネットワークディスクレコーダーに接続し統合管理。
遠隔での24時間ライブ監視や事故発生後の録画データ確認が可能です

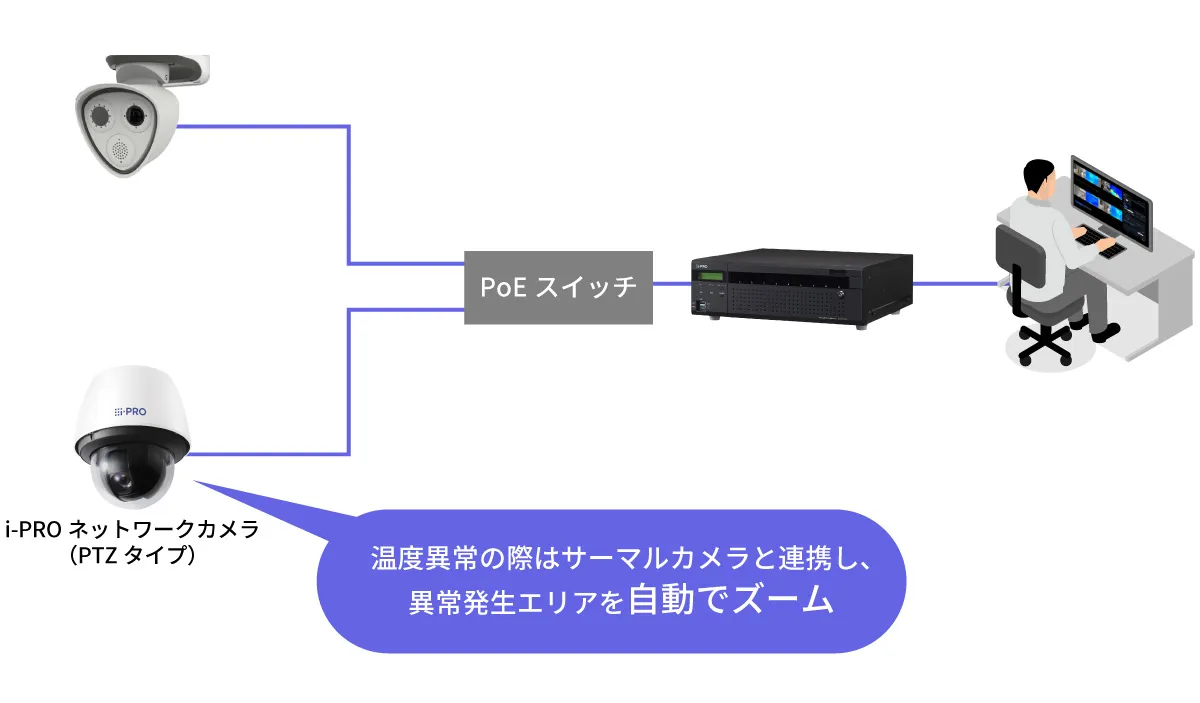

システムの全体構成イメージ

対応機種
WJ-NUシリーズ、WJ-NXシリーズ NX310/410/510シリーズ V1.20以降 NUシリーズ V1.40以降
運用フロー
設備機器の温度異常や急激な温度変化をサーマルカメラが捉えてアラーム通知。熱による設備の故障や事故の予知保全に活躍します。
サーマルカメラで物体の温度異常を検知
物体の温度異常を検知し、アラーム通知をすることで注意喚起
i-PROネットワークカメラが自動でズームし、現場の状況をいち早く把握
温度異常があったエリアをi-PROネットワークカメラが自動でズーム。現場の状況を確認することができます。
迅速に現場の状況を確認し対応
現場の映像をいち早く確認することで、事故の未然防止に貢献します。
活用シーン

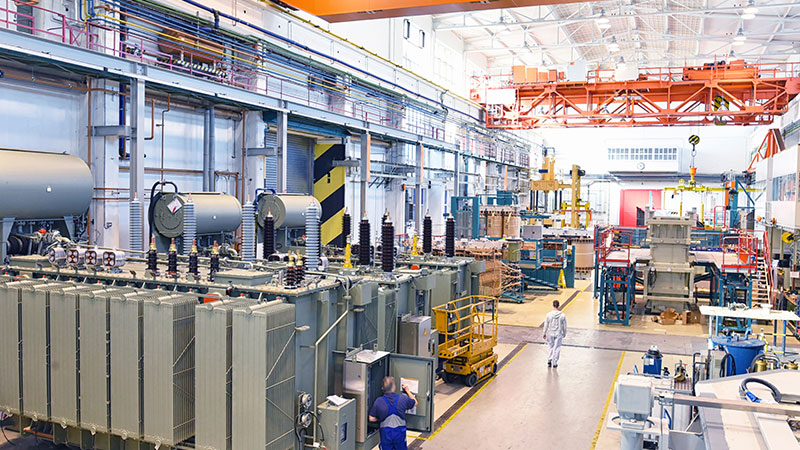

設備管理
化学製品 工場 / 金属製品 工場 / 燃料貯蓄庫
設備機器の温度異常や急激な温度変化をサーマルカメラが捉えてアラーム通知。熱による設備の故障や事故の予知保全に活躍します。

安全管理
自動車・自動車部品 工場 / 製鉄所 / 研究室・試験室
作業現場に高温の部品や液体などがある場合にサーマルカメラが検知して周囲にアラーム発報。作業員労災事故防止に活躍します。

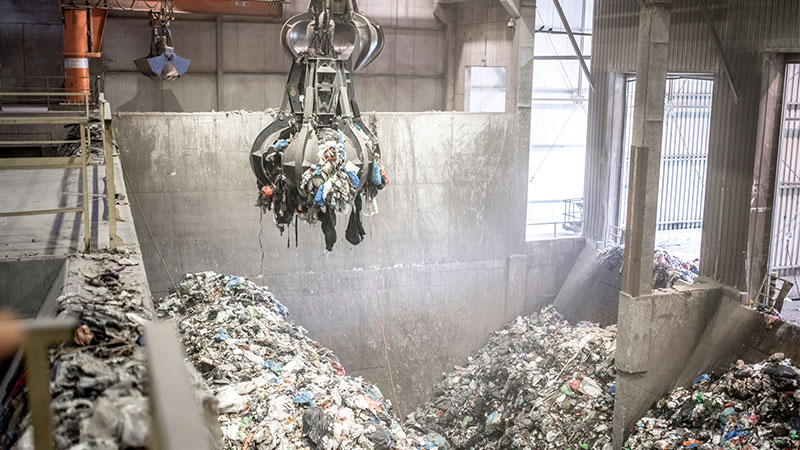

廃棄物監視
Teゴミ処理プラント / 産業廃棄物処理 工場
サーマルカメラでごみピット内の廃棄物の状況を、サーマル映像と可視映像で監視。温度異常発生時にはアラーム通知し、事故を防止します。xt
関連サイト

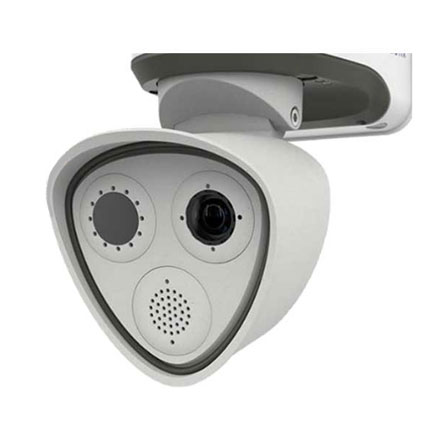

エッジサーマルカメラ製品情報
基本
| 項目 | 仕様 |
|---|---|
| 光感度 | カラーセンサー:0.1 lx @ 1/60s; 0,005 lx @ 1s モノクロセンサー:0.02lx@1/60秒、0.001lx@1秒 |
| IK保護等級 | IK10(ハウジング) |
| IP/NEMA保護等級 | IP66 / NEMA 4X |
| 動作温度 | ー40~65 °C/ー40~149 °F |
| サーマルセンサー解像度 | CIF、VGA |
| サーマル水平画角 | CIF 水平角度 50° VGA 水平角度 50°、95° |
| 可視光センサー | カラー、モノクロ、自動切替 |
| マイク/スピーカー | オプション装置 |
| 最大消費電力 | 25 W |
| PoE規格 | PoE Plus(802.3at-2009)/ Class 4 |
| インターフェース | イーサネット1000BaseT miniUSB / USB2.0 High-Speed(Vout = 5.1V、Iout = 0.9A、Pout = 4.5W) |
| 寸法 (高さ×幅×奥行き) | 228 x 153 x 232 mm |
| センサーモジュール抜きの重量 | 約2.5kg |
